Водогрейная котельная ВК-10 и бак для нагрева воды БВ-7 в системах горячего водоснабжения бетонных заводов

26.10.18

Эффективность работы бетонного завода в зимний период и востребованность его продукции во многом зависит от технического оснащения БСУ, позволяющего выдавать заказчику бетонную смесь заданной повышенной температуры (так называемый горячий бетон). В соответствии с рекомендациями НИИЖБ температура готовой бетонной смеси при подаче из бетоносмесителя в автомиксер должна составлять 21-24 град. Ц. Только при соблюдении этого условия в холодное время, когда окружающий воздух замерз до минус 15 град. Ц, строители получат пригодный к эксплуатации товарный бетон температурой не ниже плюс 15 град. Ц. Температурные нормативы для воды и инертных в зимнее время Практика подтвердила целесообразность отгрузки заказчику в холодный сезон теплой бетонной смеси, что позволяет иметь запас тепла, достаточный для поддержания требуемой температуры к моменту укладки с учетом температурных потерь при транспортировке к объекту применения. Для получения теплой смеси на БСУ производится подогрев инертных компонентов бетона – песка, щебня и гравия, а также технологической воды для затворения. В табл. 1 приведены показатели максимально допустимой температуры бетонной смеси и ее компонентов  Табл. 1  Цемент максимально допустимая температура, град.Ц составляющих при загрузке в бетоносмеситель бетонной смеси при выходе из бетоносмесителя воды наполнителей Шлакопортландцемент марок 200-300 90 60 45 Портландцемент марки 300 и пуццолановый портландцемент марки 200 80 50 40 Портландцемент марки 400 и пуццолановый портландцемент марки 300 и выше 60 40 35 Глиноземистый цемент 40 20 25 Технические характеристики системы обогрева бетонного завода Для полноценной работы в холодный период необходимо обеспечивать теплом следующие позиции производственной деятельности бетонного завода: Все этапы производственного процесса, включая: размораживание, подогрев и нагрев инертных материалов перед подачей в бетоносмеситель; нагрев воды для затворения; обогрев зоны загрузки бетонной смеси в автомиксер. Хозяйственные нужды предприятия, например: обогрев административных и производственных помещений бетонного завода; нагрев воды при совместном использовании бетоносмесителя и вибропресса; нагрев воды для мытья и заправки баков автомиксеров.

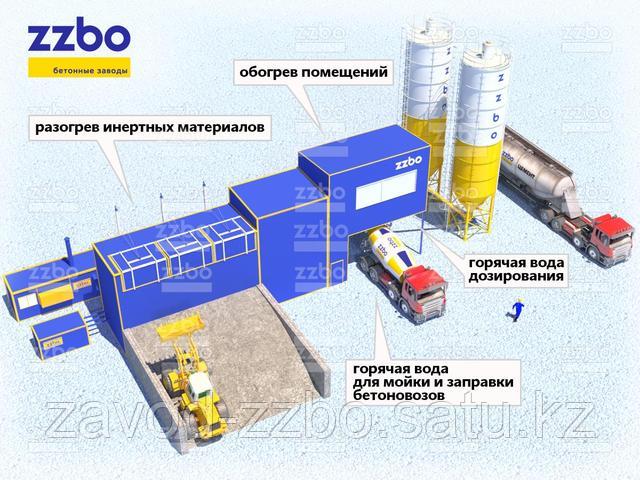

Технические характеристики системы обогрева бетонного завода Для полноценной работы в холодный период необходимо обеспечивать теплом следующие позиции производственной деятельности бетонного завода: Все этапы производственного процесса, включая: размораживание, подогрев и нагрев инертных материалов перед подачей в бетоносмеситель; нагрев воды для затворения; обогрев зоны загрузки бетонной смеси в автомиксер. Хозяйственные нужды предприятия, например: обогрев административных и производственных помещений бетонного завода; нагрев воды при совместном использовании бетоносмесителя и вибропресса; нагрев воды для мытья и заправки баков автомиксеров.



Способы нагрева технологической воды Для нагрева инертных компонентов бетона используются теплогенераторы и парогенераторы тепловой мощностью от 100 до 3000 кВт, расходуемой на оттаивание в бункерах ДК смерзшихся комков песка и щебня и последующий подогрев материалов до нужной температуры перед подачей в бетоносмеситель для перемешивания. Теплоноситель (пар или горячий воздух) подается в бункер от теплоисточника (парогенератор или теплогенератор) и прогревает весь рабочий объем вместе с имеющимся там инертным материалом.   Для нагрева воды используется несколько иной принцип, реализация которого не требует монтажа разветвленной системы трубопроводов, регистров или форсунок. Вода нагревается в накопительной емкости и дозировано подается в бетоносмеситель. Для нагрева воды в зимнее время ZZBO производит следующее оборудование: Бак для нагрева воды БВ-7, в котором для нагрева воды используется пар, поступающий от парогенератора ПГ-1000. Внутри емкости объемом 7 куб.м имеется разведенный паропровод. По нему непосредственно в воду подается пар, от тепла которого вода нагревается до требуемой температуры. Емкость оснащена запорными устройствами для разбора горячей воды на дозирование и подачи холодной воды для заполнения. Водогрейную котельную ВК-10, работающую по двухконтурной схеме теплоснабжения. ВК-10 обеспечивает производительность по горячей воде до 10 куб.м/час за счет использования нагрева воды в емкости объемом 1500 л.

Рекомендации по выбору Производительность водонагревающего оборудования по горячей воде должна с запасом перекрывать расчетную потребность бетоносмесителя для изготовления горячего бетона. При расчете потребности воды для затворения можно ориентироваться  на ее количество в пределах 20% от объема загрузки в бетоносмеситель. Например, для бетоносмесителя БП-2Г-750 бетонного завода модели «Флагман» емкостью 750 литров понадобится ориентировочно 150 литров воды. Для работы по циклограмме в 60 рабочих циклов в час потребность в горячей воде составит не менее 9000 литров. Очевидно, что бак БВ-7 не обеспечит такую потребность. Если у производителя бетона набран солидный объем заказов на зимний период, то лучше потратиться на приобретение котельной ВК-10 и быть уверенным в ее производительности. Заключение Наличие оборудования для подогрева воды в зимний период обеспечивает определенные конкурентные преимущества бетонному заводу, поскольку горячий бетон пользуется повышенным спросом у строителей. Полезно Вопрос-ответ Экономика бетона Документация Услуги Лизинг от ZZBO Статьи Бизнес планы Выставочный зал
