Комплектация бетонного завода КОМПАКТ-60:
1. Двухвальный бетоносмеситель БП-2Г-1500с со скиповым подъемником и лебедкой.
2. Рама опорная, мобильная. Установка без фундамента.
3. Дозирующий комплекс ДК-36 (мобильный), 3 бункера по 12 кубов каждый
4. Компрессор "ABAC"B6000 \270 CT 7,5 (Италия).
5. Блок дозаторов БД-60 (дозатор цемента 600 кг, дозатор воды 300 л., дозатор химии 40 л., (Пневмозаслонки "Camozzi", тензодатчики "CAS" насос слива "CALPEDA")
6. Пульт управления ПА 2.0 (автоматический режим по принципу одна кнопка, с возможностью работы в ручном
7. Комплект для сборки и подключения РБУ (метизы, провода, трос, система водоподведения).
Дополнительные опции: (плюс к базовой комплектации)
- Шнек "Scutti" (Италия) Диаметр трубы 219 мм, длина трубы 11 500 мм.
- Насос налива воды Calpeda (Италия) NM 50/12 F/B.
- Насос налива хим. добавок Calpeda (Италия) MXH 202E.
- Насос для перемешивания хим. добавок Calpeda (Италия) MXH 202E.
- Пульт управления ПА 3.0 (Ноутбук Lenovo с программой визуализации CX-Supervisor V3 OMRON, Win7pro, SCADA CX-Supervisor Machine Edition V3+USB-ключ)
- Силос цемента jn 22тн до 315тн
Дополнительные опции к силосу:
- Вибратор MVE300 (Для сводообрушения цемента).
- Затвор дисковый VFA300. В комплекте с рычагом, диаметр 300 мм. (Для перекрытия силоса при закачке).
- Фильтр воздуха (цемента) MAXAIR-24. В комплекте с установочным кольцом, пр-ть 1800 м3\час, фильтрующая поверхность 24 кв.м. (Система обезпыливания силоса).
- Аварийный клапан сброса давления VDS273. В комплекте с установочным кольцом, применяется совместно с фильтром цемента. (Для поддержания рабочего давления внутри силоса цемента.).
- • Система аэрации силоса IF. В комплекте 6...8 форсунок (в зависимости от типа силоса), пневмооборудование. (Для побуждения цемента воздухом в силосе)
- • Датчик верхнего уровня цемента RLB110. (Показывает верхний уровень цемента).
- • Датчик нижнего уровня цемента RLB110. (Показывает нижний уровень цемента).
Опции по утеплению:
• Доработка до контейнерного зимнего исполнения. Флагман-60.
• Парогенератор ПГ1000 (котел паровой, горелка дизельная, бак для воды, бак для дизеля, автоматика, блок-контейнер).
• Комплект для подключения парогенератора к РБУ.

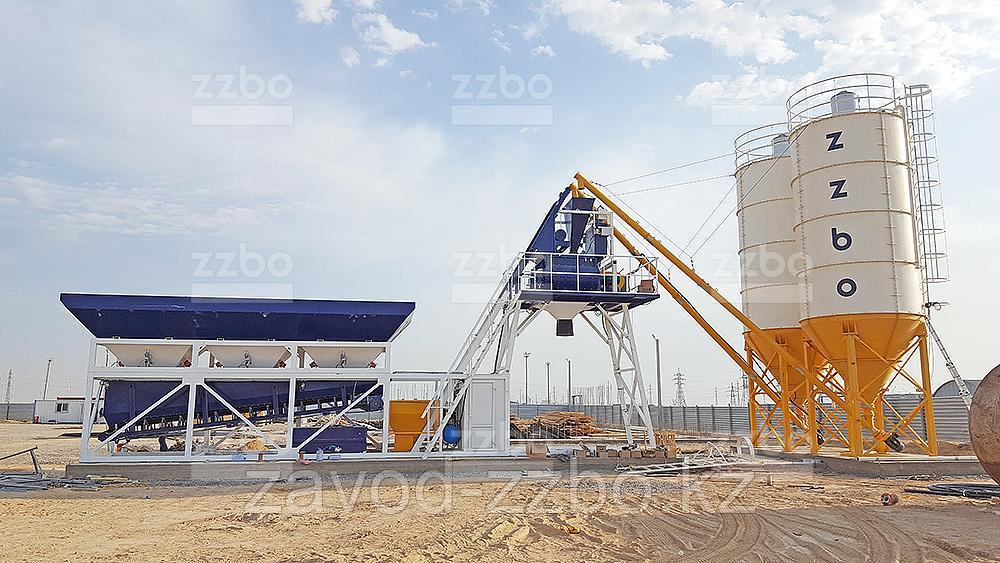

Описание работы бетонного завода КОМПАКТ-60
Работа бетонного завода «Компакт-60» происходит в автоматическом режиме по принципу «одна кнопка». Оператору необходимо выбрать марку бетона (М50…М500) и его количество для загрузки в автобетоносмеситель, нажать кнопку пуск цикла. Пульт управления ПА2.0 располагается в операторской кабине, которая может устанавливаться при работе в двух положения: транспортное (встроенное в раму) или рядом с бетонным заводом удобное для работы место. Вся установка смонтирована на раме, которая устанавливается на ровной площадке, без использования фундамента. Двухвальный бетоносмеситель БП-2Г-1500с установлен на эстакаде с высотой выгрузки готовой смеси 4 метра. Бетоносмеситель оснащен скипом с донным затвором для подъема и загрузки смеси. Для хранения и дозирования инертных: дозирующий комплекс ДКМ-36. Инертные хранятся в бункерах, количество бункеров 3 по 12 куб. метра, общий объем бункеров 36 куб. метров. Под бункерами установлен ленточный конвейер-дозатор, на котором происходит дозирование компонентов, компоненты подаются из бункеров посредством открытия пневмозатворов «Camozzi»(Италия). При наборе необходимой дозы инертных, включается конвейер и инертные подаются в скип, который поднимает компоненты в бетоносмеситель. Цемент хранится в силосе (опция). Силос для цемента необходимо изготовить на месте или подобрать другой вариант. Для подачи цемента из силоса в дозатор цемента необходимо приобрести шнек. С помощью шнека цемента подается в дозатор цемента ДЦ-600 (максимальный предел взвешивания 600 кг), в котором происходит дозация, по мере необходимости цемент сбрасывается в бетоносмеситель. Вода дозируется с помощью дозатора воды ДВТ-300. Происходит перемешивание всех компонентов смеси, после получения необходимой гомогенности смеси, открывается пневмозатвор «Camozzi» и смесь выгружается в автобетоносмеситель или приемный бункер. Химические добавки дозируются с помощью дозатор хим добавок ДХТ-40 на 40 литров. Время одного цикла 55…60 секунд, за один цикл изготавливается 1 куб \ м.
Источник: https://kz.zzbo.ru/produktsiya/compact/493-rbu2g60ak/
Основные | |
---|---|
Производитель | ZZBO |
Страна производитель | Россия |
Общая вместимость бункеров расходной смеси | 30 куб. м |
Общая вместимость силосов цемента | 75 т |
Потребляемая мощность | 80 кВт |
Производительность завода | 60 куб. м/час |
Тип бетонного завода | Мобильный |
- Цена: 68 635 466 ₸
