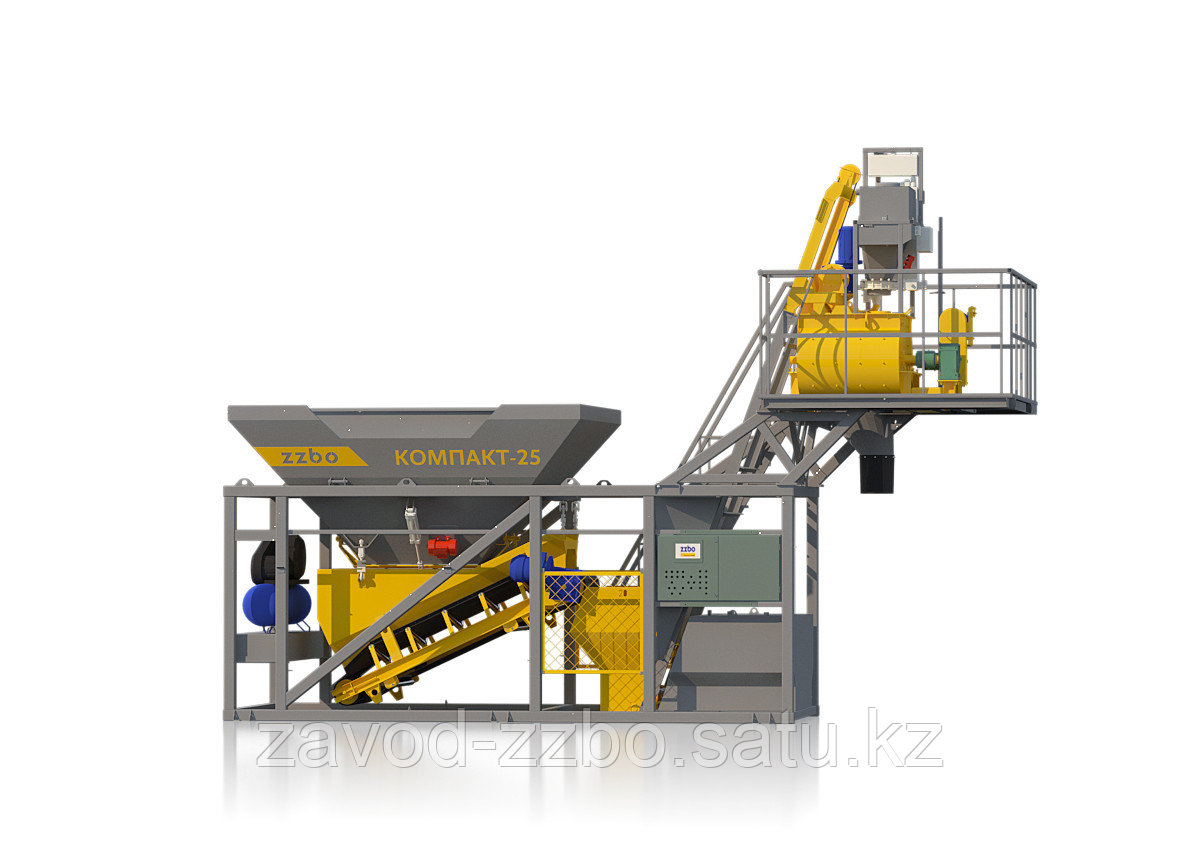

Бетонный завод Компакт-25

Особенности установки

• Двухвальный принудительный бетоносмеситель
• Производительность 25 куб.м \ час
• Не требует фундамента и скипового приямка
• Программное обеспечение на собственной SCADA системе: учет расхода материалов и работы оборудования, удаленный доступ и контроль за работой
• Перевозка в 1\2 еврофуре (длина в транспортном положении 7 метров)
• Быстрое развертывание и запуск за три часа

Базовая комплектация:

• Двухвальный бетоносмеситель БП-2Г-375с
• Рама опорная РО-К25
• Дозирующий комплекс ДКМ-8
• Блок дозаторов БД-15
• Компрессор СБ4/C-200.LB30-3.0
• Пульт управления ПАМ 4.0 SCADA
• Комплект для сборки и подключения

Описание работы:

Работа сверхмобильного бетонного завода “КОМПАКТ-25” происходит в полностью автоматическом режиме по принципу “одна кнопка”. Оператору необходимо выбрать марку бетона (М50…М500) и его количество для выгрузки бетона в приемный бункер, нажать кнопку пуск цикла. Пульт управления ПАМ располагается на опорной раме. Вся установка смонтирована на раме, которая устанавливается на ровной плотной площадке, без использования фундамента и подготовки скипового приямка. Двухвальный бетоносмеситель БП-2Г-375с установлен на опорной раме с высотой выгрузки готовой смеси 2,8 метра. Бетоносмеситель оснащен скипом с донным затвором для подъема и загрузки смеси. Лебедка мощностью 4 кВт оснащена электротормозом.

Для хранения и дозирования инертных: дозирующий комплекс ДКМ-8. Инертные хранятся в бункерах, количество бункеров 2 по 4 куб. метра, общий объем бункеров 8 куб. метров. Под бункерами установлен ленточный конвейер-дозатор, на котором происходит дозирование компонентов, компоненты подаются из бункеров посредством открытия пневмозатворов “Camozzi”(Италия). При наборе необходимой дозы инертных, включается конвейер и инертные подаются в скип, который поднимает компоненты в бетоносмеситель. Все компоненты бетонной смеси (цемент, вода, хим. добавка) подаются и взвешиваются в блоке дозаторов БД-15.

Цемент складируется в специальном складе – силосе цемента (не входит в базовую комплектацию). Силос для цемента необходимо подбирать из расчета двух суточного запаса по производительности. Для подачи цемента из силоса в дозатор цемента необходимо приобрести шнек нужной длины.

С помощью шнека цемента подается в дозатор цемента с пределом взвешивания 150 кг, в котором происходит дозация, по мере необходимости цемент подается в бетоносмеситель. Вода дозируется с помощью дозатора воды объемом 75 литров. Так же в базовую комплектацию входит дозатор хим добавки на 10 литров.

Происходит перемешивание всех компонентов смеси, после получения необходимой гомогенности смеси, открывается пневмозатвор “Camozzi” и смесь выгружается в автобетоносмеситель или приемный бункер.

Время одного цикла 45…50 секунд, за один цикл изготавливается 0,25 куб м,  таким образом за час бетонный завод производит 15…25 куб. метров бетона.
