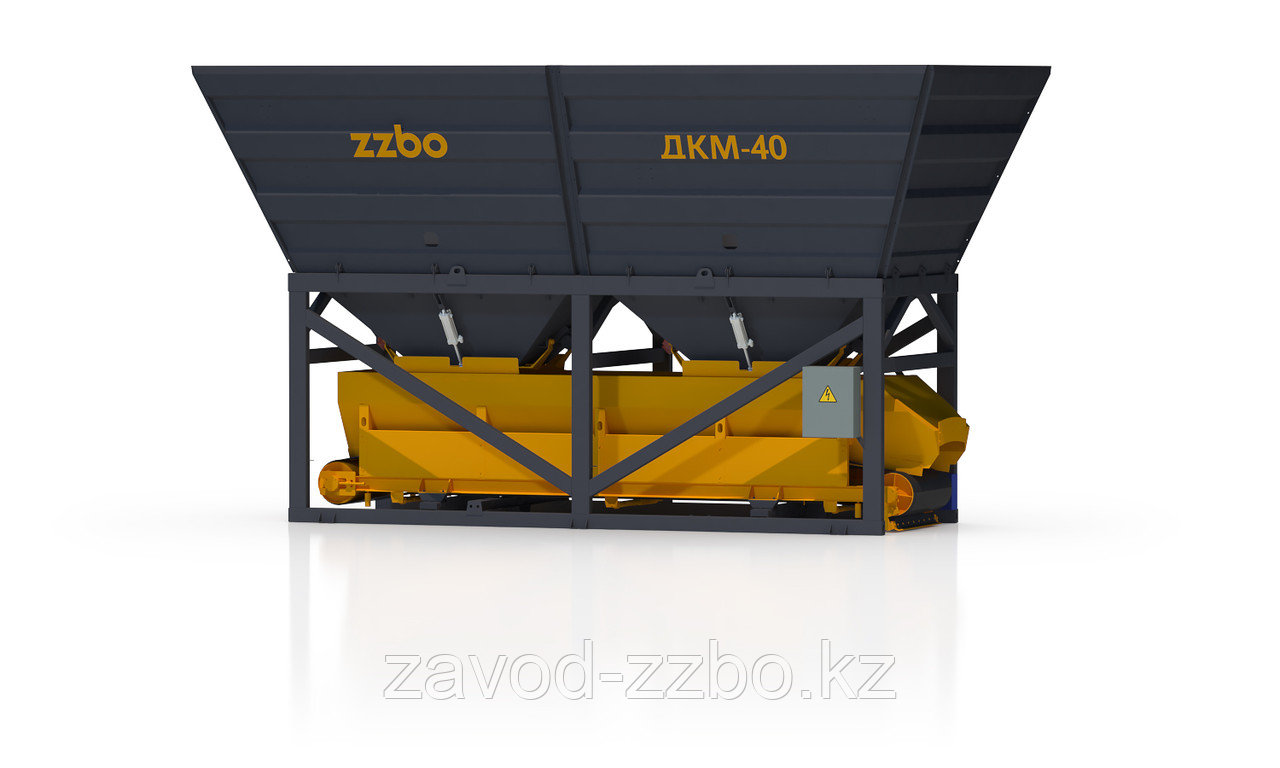

Дозирующий комплекс ДКМ-40

• Бункера-инертных БИ-40 (2 х 20) - 4 секции. Общий объем 40 куб. метра

• Подготовка под установку регистров для обогрева инертных материалов

• Секторные затворы, с управлением пневмоцилиндрами - 4 шт.

• Пневмооборудование - 4 электро пневмораспределителей, комплект фитингов и трубок, 4 клапана быстрого выхлопа, 1 пневморегулятор, фильтр с манометром

• Вибратор MVE300\3 - 4 шт.

• Опорная рама, установка без фундамента

• Дозатор инертных ДИ-6 (конвейер) с футерованным приводным барабаном. Мощность привода 18,5 кВт

• Оцинкованные ролики

• Тензодатчики BSA-2T "Cas" (Ю. Корея) - 4 шт.

• Коробка соединительная "CAS" (Ю. Корея)

• Усилитель сигнала - преобразователь весовой

• Паспорт на дозирующий комплекс и покупные изделия

Описание работы:

Общий объем бункеров 40 куб. метров: два бункера установлены на специальной раме.

Это усиленный дозирующий комплекс с большой разовой дозой загрузки. Идеально подходит для бетонных заводов с производительностью от 60 куб. метров в час.

Каждый бункер объёмом 20 куб. метров разделен на две секции, для более равномерного распределения инертных по конвейеру и более точной дозации. Всего 4 секции с 4 пневмозатворами, управление которыми производится с помощью установленного на нем пневмоцилиндра. За счет применения двух затворов: основного и добавочного, удается достичь высокой точности. На каждой секции установлен вибратор-встряхиватель MVE 300/3 – всего 4 штуки.

Для установки дозирующего комплекса ДКМ-40 не требуется изготовление специального фундамента, комплекс устанавливается на ровную плотную площадку.

Для обеспечения работоспособности дозирующего комплекса он должен быть подключен к магистрали сжатого воздуха с рабочим давлением не менее 0,6…0,8 мПа. Мы рекомендуем использовать компрессоры “ABAC”. Для установки компрессора, в раме дозирующего комплекса уже предусмотрена площадка для его размещения. Это позволяет закрыть компрессор от влияния пыли от завода и атмосферных осадков.

Дозатор инертных (конвейер) ДИ-6 установлен под бункерами на четырех высокоточных тензодатчиках “Cas” (Ю. Корея) общей грузоподъемностью 8 тонн.

Инертные (песок, отсев, щебень и прочее) подаются в бункера с помощью грузоподъемных механизмов. Для защиты от попадания в бункера крупных фракции на бункера могут быть установлены решетки с ячейкой 100 мм х 100 мм или других размеров (опция).

Далее вся работа осуществляется с помощью пульта управления (зависит от выбранной комплектации, возможна поставка с автоматическим пультом управления). Открываются затворы двух секций первого бункера и подается основная доза первого компонента. Точная дозация осуществляется автоматикой и импульсным открытием одной секции первого бункера.

За набором необходимой дозы оператор следит автоматика. При затруднение в подаче инертных из бункеров, кратковременно приводятся в действие вибраторы-встряхиватели MVE 300/3 на необходимой секции бункера. По мере набора и взвешивания автоматика включает привод конвейера-дозатора ДИ-6 и взвешенная доза инертных поступает в приемный бункер. Далее в такой же последовательности осуществляется подача и взвешивание следующего компонента из второго бункера.

После разгрузки конвейера дозатора-инертных ДИ-6, цикл дозации повторяется.
